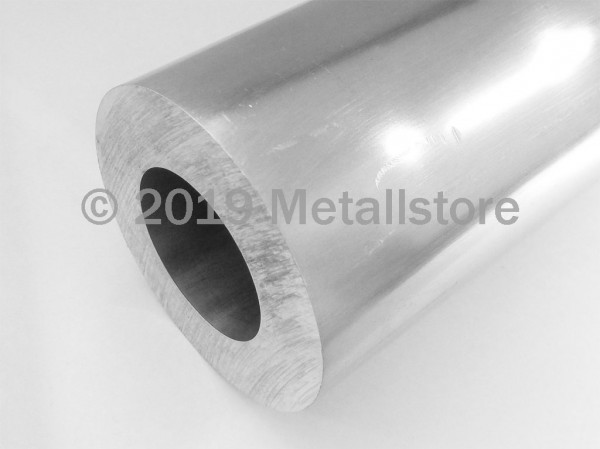

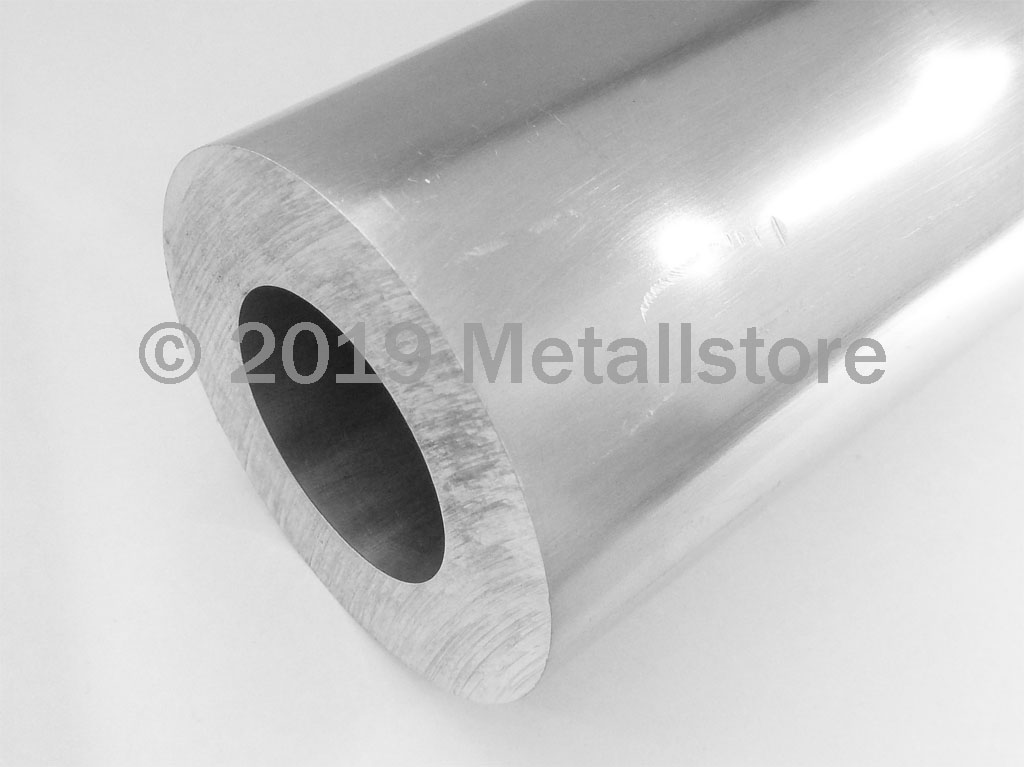

Produkttoleranzen für eine Auswahl an Aluminium Rundrohren im Werkstoff EN AW-6082 (AlMgSi1)
Technische Norm: 573-3, 755-2, 755-7
Zustand: T6 (F28/F31)
Ausführung: nahtlos gepresst
Alle Angaben ohne Gewähr.
AD mm |
| ID mm | Ø Toleranz aussen +/- mm | Ø Toleranz innen +/- mm |
50 | x | 2,5 | 0,9 | 0,9 |
50 | x | 3 | 0,9 | 0,9 |
50 | x | 5 | 0,9 | 0,9 |
55 | x | 2,5 | 1,1 | 0,9 |
58 | x | 4 | 1,1 | 0,9 |
60 | x | 3 | 1,1 | 1,1 |
60 | x | 4 | 1,1 | 1,1 |
60 | x | 5 | 1,1 | 0,9 |
70 | x | 4 | 1,1 | 1,1 |
70 | x | 5 | 1,1 | 1,1 |
75 | x | 2,5 | 1,1 | 1,1 |
80 | x | 5 | 1,1 | 1,1 |
83 | x | 5 | 1,4 | 1,1 |
90 | x | 5 | 1,4 | 1,1 |
90 | x | 10 | 1,4 | 1,1 |
110 | x | 5 | 1,4 | 1,4 |
120 | x | 3 | 1,4 | 1,4 |
125 | x | 22,5 | 2 | 1,1 |
130 | x | 5 | 2 | 1,4 |
135 | x | 7,5 | 2 | 1,4 |
150 | x | 25 | 2 | 1,4 |
150 | x | 40 | 2 | 1,1 |
160 | x | 20 | 2 | 1,4 |
180 | x | 15 | 2 | 2 |
180 | x | 20 | 2 | 2 |
180 | x | 25 | 2 | 2 |
180 | x | 55 | 2 | 1,1 |
200 | x | 20 | 2 | 2 |
200 | x | 30 | 2 | 2 |
200 | x | 50 | 2 | 1,4 |
210 | x | 15 | 3 | 2 |
210 | x | 20 | 3 | 2 |
240 | x | 30 | 3 | 2 |
250 | x | 50 | 3 | 2 |
300 | x | 60 | 3 | 2 |
